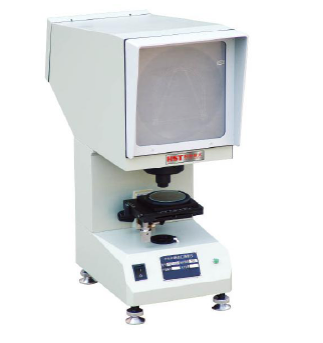

Projektordo weryfikacji próbek udarności
Opis urządzenia:
Urządzenie jest rodzajem specjalnego projektora, który wzmacnia i wyświetla na ekranie kształt litery U lub V oraz profile mierzonych części, aby sprawdzić ich profile i kształty z wysoką dokładność z wykorzystaniem metody rzutowania optycznego. Jest szeroko stosowany do sprawdzania wycięcia w kształcie litery U lub V próbki do udarności. Urządzenie cechuje łatwa obsługa, proste budowa, bezpośrednia kontrola i wysoka dokładność.
Specyfikacja techniczna:
| Średnica ekranu | 200mm |
| Powiększenie | 50X |
| Powiększenie obiektywu | 2,5X |
| Stół roboczy w kształcie kwadratu | 110x125 mm |
| Średnica okrągłego stołu roboczego | 90mm |
| Skok stołu roboczego : oś X i Y | 10mm |
| Skok stołu roboczego : oś Z | 12mm |
| Średnica pola oka | 3,8mm |
| Zakres obrotu stołu roboczego | 360 ° |
| Zasilanie | 220 V, 60 Hz, 150 W |
| Wymiary | 515 × 224 × 603 mm |
| Źródło światła (wolframowa lampa halogenowa) | 12V, 100W |
| Waga | 18kg |
