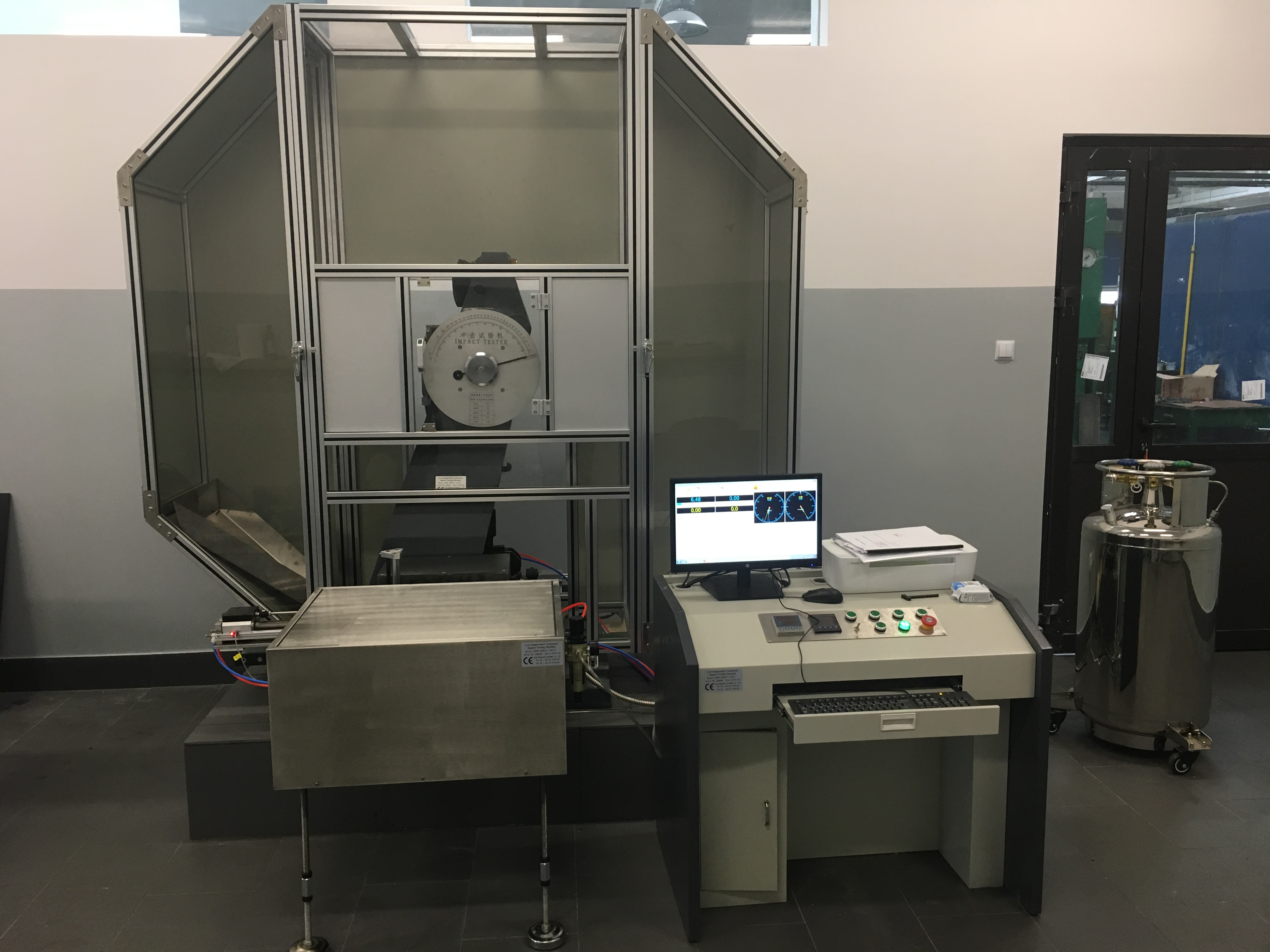

Młot Charpy typ 300J
Automatyczny młot udarnościowy do obniżonych temperatur – zakres do -190°C
Specyfikacja techniczna (dane)
| Maksymalna energia uderzenia | 300 J |
| Odległość zawieszenia wahadła do punktu uderzenia w próbkę | 750 mm |
| Prędkość wahadła w punkcie uderzenia | 5,24 m/s |
| Kąt podnoszenia | 150° |
| Krawędź podpór | R1-1,5 mm |
| Krawędź uderzenia | R2-2,5 mm, R8±0,05 mm |
| Precyzja kątowa | 0,1° |
| Ilość próbek w podajniku | 20 |
| Zakres temperatur | -190°C |
| Standardowy wymiar próbki | 10 mm x 10(7,5 / 5) mm x 55 mm |
| Zasilanie | 3 fazowe 380V 50hZ |
| Masa netto | 900 kg |
Specyfikacja techniczna:
- Młot spełnia standardy: ASTM E23, ISO148-2006 and GB/T3038-2002, GB/229-200,ISO 138,EN10045
- Urządzenie automatycznie wykonuje następujące cykle:
- podniesienie wahadła
- ochłodzenie próbki do zadanej temperatury
- kondycjonowanie w zadanej temperaturze
- podanie próbki do młota
- pozycjonowanie próbki
- uderzenie w próbkę
- podniesienie wahadła
- gotowość do następnego testu

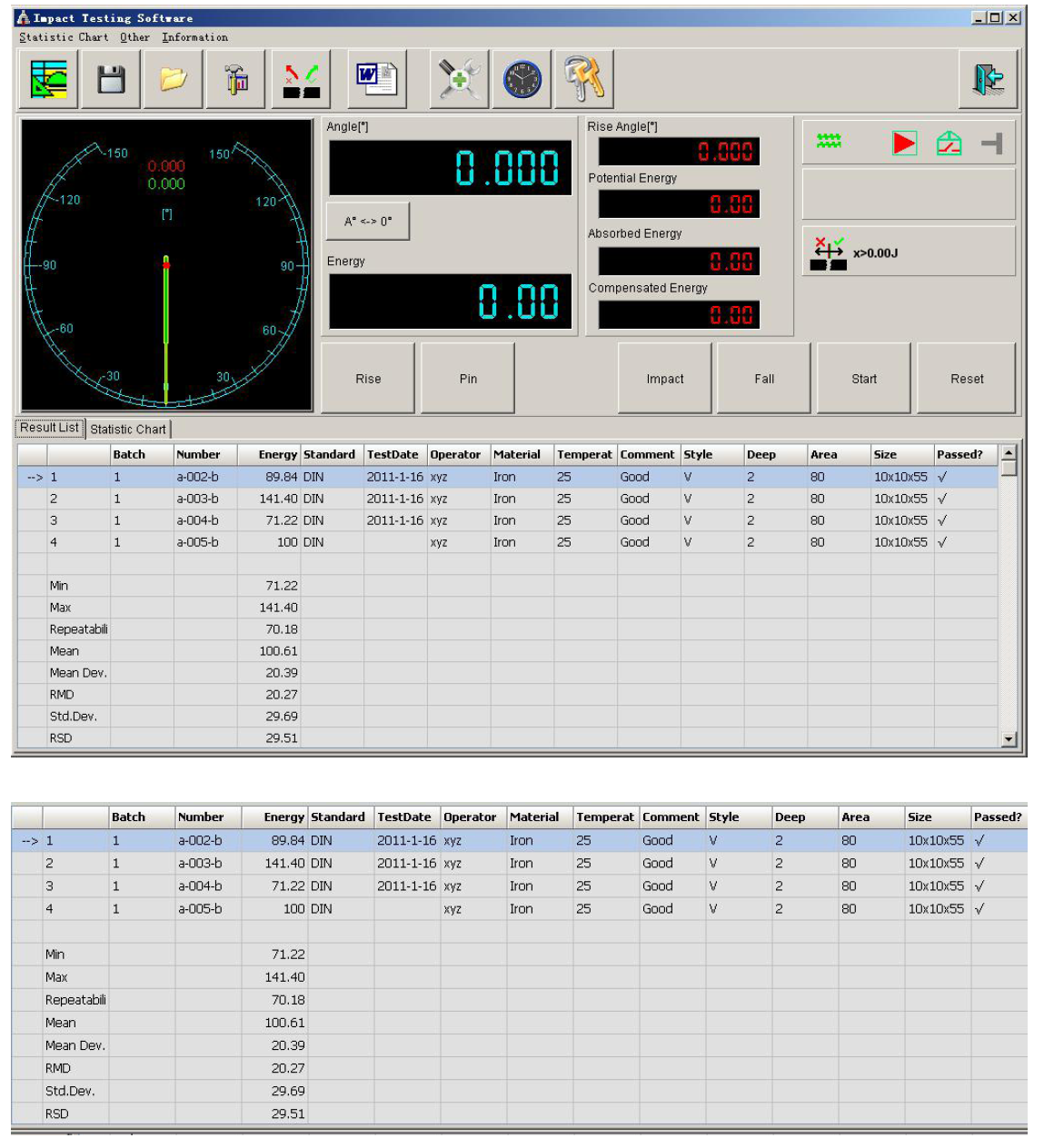

- Wyniki testu
- praca łamania
- siłę udaru
- kąt wychylenia wahadła
- wyliczanie średnich z testu
- przygotowanie i wydruk raportu
Wyposażenie dostarczane:
| Jednostka główna | 1 komplet |
| Uchwyt na instrument operacyjny | 1 komplet |
| Wahadło | 1 sztuka |
| Reduktor prędkości | 1 komplet |
| Miejsce na urządzenie transmisyjne | 1 komplet |
| Automatyczny zaczep wahadła | 1 komplet |
| Obudowa zabezpieczająca | 1 komplet |
| Wewnętrzny sześciokątny klucz S=12mm | 1 sztuka |
| Podpory próbki L=40mm | 1 sztuka |
| Płytką centrująca próbkę L=40mm (U, V) | 1 sztuka |
| Śruby kotwiące | 4 sztuki |
| Osłona zabezpieczająca przed uderzeniem | 1 komplet |
| System pomiaru i kontroli | 1 komplet |
| Komputer | 1 komplet |
| Kliny regulacyjne | 4 sztuki |
| Chłodniczy układ sterowania | 1 komplet |
| Automatyczny system podawania próbek | 1 komplet |
